ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ ПОЛИЭТИЛЕНОВЫЕ
КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ ГОСТ
ЧАСТИ К НИМ 22689.2-89
Конструкция
Polyethylene waste-pipes and fittings.
Construction
Дата введения 01.10.89
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на трубы и фасонные части к ним (далее - изделия) из полиэтилена низкого (ПНД) и высокого (ПВД) давления, предназначенные для систем внутренней канализации зданий, и комплектующие детали к ним.
Технические требования, правила приемки, методы испытания, маркировка, упаковка, транспортирование, хранение и гарантии изготовителя труб и фасонных частей должны соответствовать указанным в ГОСТ 22689.0.
1. ТРУБЫ
1.1. Канализационные трубы следует изготовлять прямыми отрезками длиной 2; 3; 5,5; 6 и 8 м с размерами, указанными на черт. 1 и в табл. 1.
По согласованию изготовителя с потребителем допускается изготовление труб другой длины.
/img02.jpg)
Черт.1
Таблица 1
мм
d |
S |
Номин. |
Пред. откл. |
ПНД |
ПВД |
|
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
40,0 |
+0,5 |
2,0 |
+0,5 |
3,0 |
+0,6 |
50,0 |
+0,5 |
3,0 |
+0,6 |
3,0 |
+0,6 |
90,0 |
+0,9 |
3,0 |
+0,6 |
4,3 |
+0,9 |
110,0 |
+1,0 |
3,5 |
+0,6 |
5,2 |
+1,0 |
Примечания:
1. Допускается до 01.01.91 по согласованию с потребителем изготовление труб номинальным наружным диаметром 48,6 и 107,5 мм по утвержденной конструкторской документации с предельными отклонениями от размеров, указанными для изделий номинальным диаметром 50 и 110 мм.
2. Теоретическая масса труб приведена в табл. 22 приложения.
Пример условного обозначения трубы канализационной наружным диаметром 110 мм длиной 6000 мм из ПНД:
Труба ТК 110- 6000 -ПНД ГОСТ 22689.2

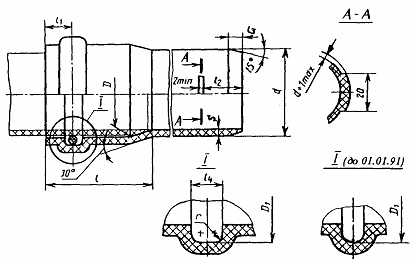

2. РАСТРУБЫ И ГЛАДКИЕ КОНЦЫ ФАСОННЫХ ЧАСТЕЙ
2.1. Конструкция и размеры раструбов и гладких концов фасонных частей типа Кк должны соответствовать указанным на черт. 2 и в табл. 2, типа Сс - на черт. 3 и в табл. 3, типа Рр - на черт. 4 и в табл. 4
/img03.jpg)
Черт. 2
Таблица 2
мм
d
|
D |
D1 |
S |
Номин. |
Пред. |
Номин. |
Пред. |
Номин. |
Пред. |
ПНД |
ПВД |
|
|
|
|
|
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
50,0 |
+0,5 |
50,8 |
+0,6 |
60,0 |
+0,6 |
3,0 |
+0.6 |
3,0 |
+0,6 |
90,0 |
+0,9 |
91,2 |
+0.9 |
101,6 |
+0,9 |
3,0 |
+0,6 |
4,3 |
+0,9 |
110,0 |
+1,0 |
111,4 |
+1,0 |
121,7 |
+1,0 |
3,5 |
+0,6 |
5.2 |
+1,0 |
Продолжение табл. 2
d |
l |
l1 |
l2 |
l3 |
r |
l4, не менее |
50,0 |
41 |
11 |
32 |
6 |
2,0 |
8 |
90,0 |
74 |
14 |
62 |
7 |
2,5 |
8 |
110?0 |
74 |
14 |
62 |
7 |
2,5 |
9 |
/img04.jpg)

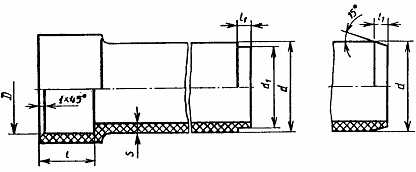

Черт.3
Таблица 3
мм
| | | | | | | | | | | | | | | | | | | | |
d |
D |
d1 |
S |
l |
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин |
ПНД |
ПВД |
Номин. |
Пред. откл. |
l1 |
|
|
|
|
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|
|
|
40,0 |
+0,5 |
39,5 |
-0,4 |
38,0 |
3,0 |
+0.6 |
3,0 |
+0,6 |
15 |
+5 |
4 |
50,0 |
+0,5 |
49,5 |
-0,4 |
48,0 |
3,0 |
+0,6 |
3,0 |
+0,6 |
15 |
+5 |
4 |
90,0 |
+0,9 |
89,4 |
-0,5 |
87,0 |
3,0 |
+0,6 |
4,3 |
+0,9 |
22 |
+8 |
5 |
110,0 |
+1,0 |
109,3 |
-0,5 |
107,0 |
3,5 |
+0,6 |
5.2 |
+1,0 |
26 |
+9 |
5 |
/img05.jpg)
Черт. 4
Таблица 4
мм
d |
D |
|
1, |
S |
Номин. |
Пред. |
Номин. |
Пред. |
D1 |
не менее |
ПНД |
ПВД |
|
|
|
|
|
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
40,0 |
+0,5 |
40,6 |
+0,5 |
СпУп 50(3 |
25 |
3,0 |
+0,6 |
3,0 |
+0,7 |
50,0 |
+0,5 |
50,6 |
+0,5 |
СпУп 60(3 |
25 |
3,0 |
+0,6 |
3,0 |
+0,7 |
90,0 |
+0,9 |
91,0 |
+0,7 |
СпУп 110(5 |
45 |
3,0 |
+0,6 |
4,3 |
+0.9 |
110,0 |
+1,0 |
111,2 |
+0,8 |
СпУп 130(5 |
55 |
3,5 |
+0,6 |
5,2 |
+1,0 |
Примечания:
1. Допускается до 01.01.91 по согласованию с потребителем изготовление фасонных частей для труб номинальным наружным диаметром 48,6 и 107,5 мм по утвержденной конструкторской документации с отклонениями от размеров, указанными для изделий диаметром 50 и 110мм.
2. Теоретическая масса фасонных частей приведена в табл. 23 приложения.
3. ПАТРУБКИ
3.1. Патрубки следует изготовлять типов:
КС - с раструбами для соединения уплотнительным кольцом и сваркой (черт.5);
Кс - с раструбом для соединения уплотнительным кольцом и гладким концом для соединения сваркой (черт. 6);
Рс - с раструбом для соединения гайкой и гладким концом для соединения сваркой (черт. 7):
СР - с раструбом для соединения сваркой и раструбом для соединения гайкой (черт. 8),
Патрубок типа КС
/img06.jpg)
Черт.5
Патрубок тип Кс
/img07.jpg)
Черт. 6
Патрубок типа Рс
/img08.jpg)
Черт.7
Патрубок типа СР
/img09.jpg)
Черт.8
3.2. Размеры патрубков должны соответствовать указанным в табл. 5
Таблица 5
мм
d |
L, не менее, для патрубков типов |
|
КС |
Кс |
Рc |
СР |
40,0 |
- |
- |
45 |
- |
50,0 |
61 |
65 |
45 |
45 |
90,0 |
100 |
100 |
72 |
72 |
110,0 |
105 |
110 |
86 |
86 |
Пример условного обозначения патрубка типа КС для труб диаметром 50 мм из ПНД:
Патрубок П 50К ( 50С - ПНД ГОСТ 22689.2
4. ПАТРУБКИ КОМПЕНСАЦИОННЫЕ
4.1. Компенсационные патрубки следует изготовлять типов:
Кк - с компенсационным раструбом и гладким концом для соединения уплотнительным кольцом (черт. 9);

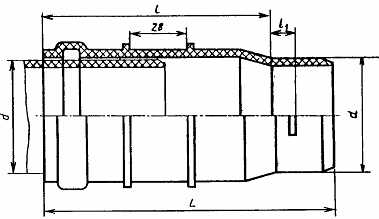

Компенсационный патрубок типа Кк
/img10.jpg)
Черт.9
КС - с компенсационным раструбом и раструбом для соединение
сваркой (черт. 10);
Кс - с компенсационным раструбом и гладким концом для соединения сваркой (черт. 11).

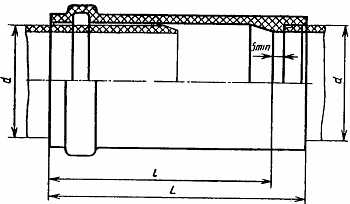

Компенсационный патрубок типа КС
/img11.jpg)
Черт.10

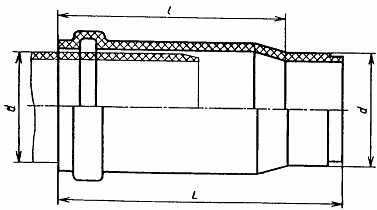

Компенсационный патрубок типа Кс
/img12.jpg)
Черт. 11
4.2. Размеры компенсационных патрубков различных типов должны соответствовать указанным в табл. 6.
Таблица 6
мм
d |
l |
L, не менее, для патрубков типов |
|
|
Кк |
Кс |
КС |
50,0 |
150 |
197 |
175 |
170 |
90,0
110,0 |
230 |
312 |
270 |
261 |
Пример условного обозначения компенсационного патрубка типа Кс из ПНД для соединения труб диаметром 110 мм:
Патрубок ПК 110K ( 110с - ПНД ГОСТ 22689.2
5. ПАТРУБКИ ПЕРЕХОДНЫЕ
5.1. Переходные патрубки следует изготовлять типов:
кК - с гладким концом и раструбом для соединения уплотнительным кольцом (черт. 12);
Патрубок типа кК
/img13.jpg)
Черт.12
сК - с гладким концом для соединения сваркой и раструбом для соединения уплотнительным кольцом (черт. 13);
сС - с гладким концом и раструбом для соединения сваркой (черт. 14);
сР - с гладким концом для соединения сваркой и раструбом для соединения гайкой (черт. 15).
Патрубок типа сК
/img14.jpg)
Черт.13
Патрубок типа сС
/img15.jpg)
Черт.14
Патрубок типа сР
/img16.jpg)
Черт.15
5.2. Размеры переходных патрубков должны соответствовать указанных в табл.7.
Таблица 7
мм
d |
d1 |
l, не |
L, не менее для патрубков типов |
|
|
менее |
сК |
сС |
сР |
кК |
50,0 |
40,0 |
34 |
- |
61 |
74 |
- |
90,0 |
50,0 |
42 |
108 |
82 |
92 |
145 |
110,0 |
50,0 |
49 |
120 |
94 |
104 |
152 |
110,0 |
90,0 |
50 |
154 |
102 |
125 |
186 |
Пример условного обозначения переходного патрубка типа кК из ПНД для соединения труб диаметрами 90 и 50 мм:
Патрубок ПП 90к ( 50К - ПНД ГОСТ 22689.2
6. ПАТРУБКИ ПРИБОРНЫЕ
6.1. Приборные патрубки следует изготовлять следующих типов:
Ук - с раструбом для присоединения к выпуску унитаза или к выпуску чугунного трапа и гладким концом для соединения уплотнительным кольцом (черт. 16);
Патрубок типа Ук
/img17.jpg)
Черт.16
УС - с раструбом для присоединения к выпуску унитаза или к выпуску чугунного трапа и раструбом для соединения сваркой (черт. 17).
Патрубок типа УС
/img18.jpg)
Черт.17
6.2. Размеры приборных патрубков должны соответствовать указанным в табл. 8.
Таблица 8
мм
|
D |
|
|
|
S |
d |
Номин. |
Пред. откл. |
l |
l1 |
l2 |
ПНД |
ПВД |
|
|
|
|
|
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
50,0 |
71 |
+0,6 |
60 |
50 |
6 |
3,0 |
+0,6 |
3,0 |
+0,6 |
90,0 |
112 |
+1,0 |
60 |
113 |
8 |
3,0 |
+0,6 |
4,3 |
+0,9 |
110,0 |
112 |
+1,0 |
75 |
113 |
8 |
3,5 |
+0,6 |
5,2 |
+1,0 |
Пример условного обозначения приборного патрубка типа Ук диаметром 110 мм из ПНД для присоединения к выпуску унитаза:
Патрубок ППр Ук ( 110к- ПНД ГОСТ 22689.2
7. ОТВОДЫ ПРИБОРНЫЕ
7.1. Приборные отводы следует изготовлять следующих типов:

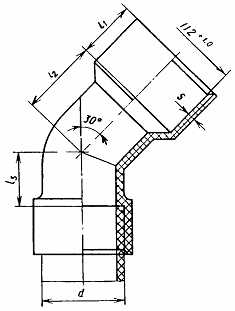

УС - с раструбом для присоединения к выпуску унитаза и раструбом для соединения сваркой (черт. 18) ;
Отвод типа УС
/img19.jpg)
Черт. 18
Ук - с раструбом для присоединения к выпуску унитаза и гладким концом для соединения уплотнительным кольцом (черт. 19).
Отвод типа Ук
/img20.jpg)
Черт. 19
7.2. Размеры приборных отводов должны соответствовать указанным в табл. 9.
Таблица 9
мм
d |
l1 |
l2 |
l3 |
S |
|
|
|
|
ПНД |
ПВД |
|
|
|
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
90,0 |
60 |
115 |
30 |
3,0 |
+0,6 |
4,3 |
+0,9 |
110,0 |
75 |
115 |
40 |
3,5 |
+0,6 |
5,2 |
+1,0 |
Пример условного обозначения отвода приборного типа УС диаметром 110 мм из ПНД для присоединения к выпуску унитаза:
Отвод ОПр У ( 110С - ПНД ГОСТ 22689.2
8.ОТВОДЫ
8.1. Отводы следует изготовлять типов:
Кк - с раструбом и гладким концом для соединения уплотнительным
кольцом (черт. 20);
СК - с раструбами для соединения сваркой и уплотнительным кольцом (черт. 21);
СС - с раструбами для соединения сваркой (черт. 22);
СР - с раструбами для соединения сваркой и гайкой (черт. 23).
8.2. "Размеры отводов должны соответствовать указанным в табл. 10.
Отвод типа Кк
/img21.jpg)
Черт.20
Отвод типа СК
/img22.jpg)
Черт.21
Отвод типа СС
/img23.jpg)
Черт. 22

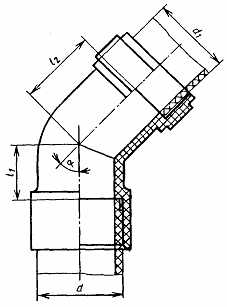

Отвод типа СР
/img24.jpg)
Черт. 23
Таблица 10
мм
d |
d1 |
(30° |
(45° |
(87° 30' |
|
|
l1 |
l2 |
l1 |
l2 |
l1 |
l2 |
|
|
не менее |
40,0 |
40,0 |
- |
- |
14 |
14 |
33 |
33 |
50,0 |
40,0 |
- |
- |
17 |
17 |
39 |
31 |
50,0 |
50,0 |
- |
- |
17 |
17 |
39 |
39 |
90,0 |
90,0 |
22 |
22 |
29 |
29 |
73 |
73 |
110,0 |
110,0 |
24 |
24 |
42 |
42 |
85 |
85 |
Примечание. Размеры 50х40 даны для отводов типов СК и СР
Пример условного обозначения отвода типа СР с углом ( = 87° 30' из ПНД для соединения с трубами 50 мм и 40 мм:
Отвод О 50С ( 40Р - ПНД ГОСТ 22689.2
То же, типа СК с углом ( = 30°:
Отвод О 30° 40С ( 5 OK - ПНД ГОСТ 22689.2
9. ТРОЙНИКИ
9.1. Тройники следует изготовлять типов:
КкК - с двумя раструбами и гладким концом для соединения уплотнительными кольцами (черт. 24);
КкудК - с двумя раструбами и удлиненным гладким концом для соединения уплотнительными кольцами (черт. 25) ;

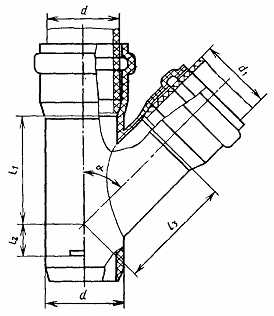

Тройник типа КкК
/img25.jpg)
Черт. 24

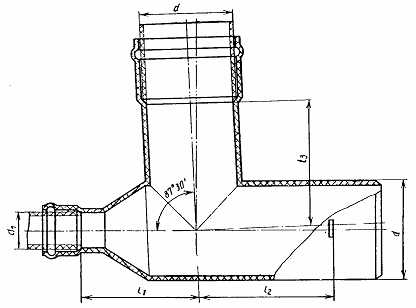

Тройник типа КкудК
/img26.jpg)
Черт. 25
КудкК - с удлиненным компенсационным раструбом, гладким концом и боковым раструбом для соединения уплотнительными кольцами (черт. 26);
КСК - с двумя раструбами для соединения уплотнительными кольцами и раструбом для соединения сваркой (черт. 27);
ССК - с двумя раструбами для соединения сваркой и раструбом
для соединения уплотнительным кольцом (черт. 28);
ССС - с тремя раструбами для соединения сваркой (черт. 29);
РСР - с двумя раструбами для соединения гайкой и раструбом
для соединения сваркой (черт. 30);
ССР - с двумя раструбами для соединения сваркой и раструбом
для соединения гайкой (черт. 31);
СкК - с раструбом для соединения сваркой, гладким концом и
раструбом для соединения уплотнительным кольцом (черт. 32).
Тройник типа КудкК
/img27.jpg)
Черт 26

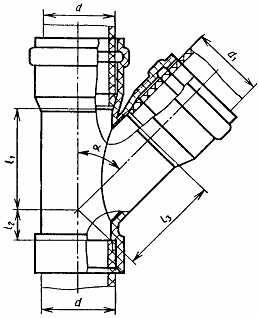

Тройник типа КСК
/img28.jpg)
Черт. 27

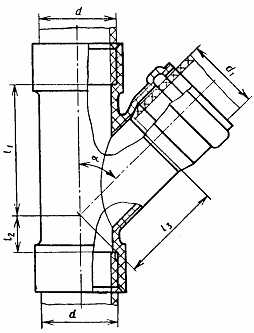

Тройник типа ССК
/img29.jpg)
Черт. 28

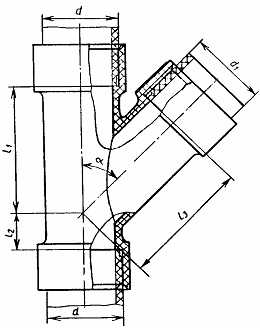

Тройник типа ССС
/img30.jpg)
Черт. 29

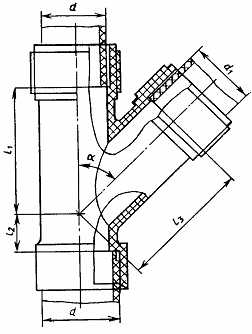

Тройник типа РСР
/img31.jpg)
Черт. 30

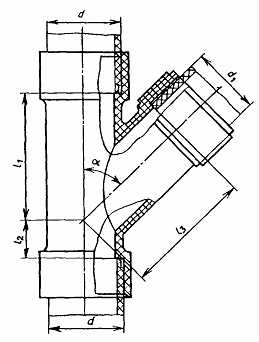

Тройник типа ССТ
/img32.jpg)
Черт . 31

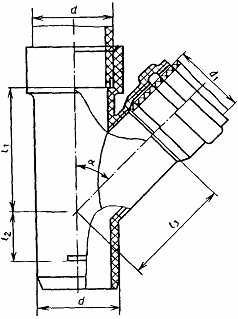

Тройник типа СкК
/img33.jpg)
Черт.32
9.2. Размеры тройников типов КкК, КудкК, КСК, ССК, ССС, РСР, ССР, СкК должны соответствовать указанным в табл. 11, а тройника типа КкудК - в табл. 12
Таблица 11
мм
| | | | | | | | | | | | | |
|
|
( = 45° |
( = 60° |
( = 87° 30'
|
d |
d1 |
l1 |
l2 |
l3 |
l1 |
l2 |
l3 |
l1 |
l2 |
l3 |
l4 |
|
|
не менее |
50,0 |
40,0 |
80 |
9 |
70 |
- |
- |
- |
33 |
31 |
39 |
- |
50,0 |
50,0 |
70 |
17 |
70 |
- |
- |
- |
31 |
39 |
39 |
150* |
90,0 |
50,0 |
100 |
14 |
100 |
- |
- |
- |
39 |
36 |
58 |
- |
90,0 |
90,0 |
120 |
30 |
120 |
- |
- |
- |
63 |
59 |
63 |
- |
110,0 |
50,0 |
115 |
14 |
120 |
|
|
|
39 |
34 |
68 |
- |
110,0 |
110,0 |
150 |
37 |
145 |
110 |
50 |
110 |
70 |
85 или 58** |
70 |
-
|
_______________
* Для тройника типа КудкК.
**Для тройников, устанавливаемых в санитарно-технических кабинах.
Примечание. Размер 50х40 указан для тройников типов ССС, РСР, ССР.
Таблица 12
мм
d |
d1 |
( = 87° 30' |
|
|
l1 |
l2 |
l3 |
90,0 |
50,0 |
103 |
151 |
150 |
110,0 |
50,0 |
128 |
151 |
150 |
Пример условного обозначения тройника типа КСК с углом ( = 87° 30( для соединения с трубами диаметром 110 мм и 50 мм из ПНД:
Тройник T 110К ( 110C ( 50К - ПНД ГОСТ 22689.2
То же, тройника типа КСК с углом ( = 45° для соединения труб тех же диаметров из ПНД:
Тройник Т45( 110К ( 110С ( 50К - ПНД ГОСТ 22689.2
10. КРЕСТОВИНЫ
10.1. Крестовины следует изготовлять типов:
КкКК - с тремя раструбами и гладким концом для соединения уплотнительными кольцами (черт. 33);
СкКК - с раструбом для соединения сваркой, двумя раструбами и гладким концом для соединения уплотнительными кольцами (черт. 34);
СССР - с тремя раструбами для соединения сваркой и раструбом для
соединения гайкой (черт. 35);
СССК - с тремя раструбами для соединения сваркой и раструбом для
соединения уплотнительным кольцом (черт. 36);
СССС - с четырьмя раструбами для соединения сваркой (черт. 37).

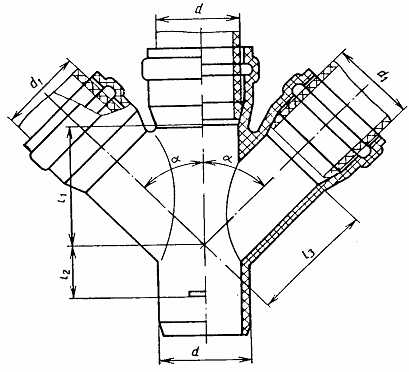

Крестовина типа КкКК
/img34.jpg)
Черт 33
Крестовина типа СкКК
/img35.jpg)
Черт. 34

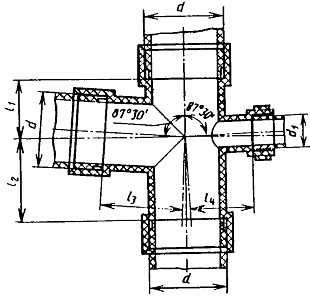

Крестовина типа СССР
/img36.jpg)
Черт. 35

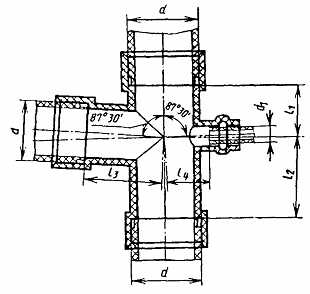

Крестовина типа СССК
/img37.jpg)
Черт. 36

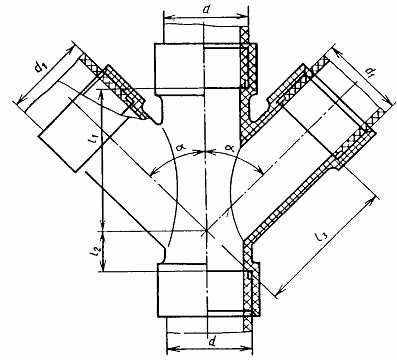

Крестовина типа СССС
/img38.jpg)
Черт.37
10.2. Размеры крестовин должны соответствовать указанным в табл. 13.
Таблица 13
мм
Тип изделия |
d |
d1 |
( |
l1 |
l2 |
l3 |
l4 |
|
50,0 |
50,0 |
45° |
85 |
17 |
70 |
- |
СкКК |
|
|
87° 30' |
36 |
39 |
39 |
- |
|
110,0 |
110,0 |
87( 30' |
70 |
58 |
70 |
- |
|
90,0 |
90,0 |
45° |
125 |
30 |
125 |
|
СССС |
|
|
87° 30' |
63 |
59 |
63 |
- |
|
110,0 |
110,0 |
87° 30' |
70 |
85 |
70 |
- |
|
110,0 |
50,0 |
60° |
70 |
5 |
88 |
|
КкКК |
|
|
87° 30' |
37 |
34 |
66 |
- |
|
110,0 |
110,0 |
60° |
110 |
50 |
110 |
- |
|
|
|
87° 30' |
70 |
85 или 58* |
70 |
- |
СССР |
110,0 |
50,0 |
87° 30' |
70 |
85 |
70 |
66 |
СССК |
110,0 |
50,0 |
87° 30' |
70 |
85 |
70 |
66 |
____________
*Для крестовин, устанавливаемых в санитарно-технических кабинах.
Пример условного обозначения крестовины типа СкКК с углом ( = 87° 30' для соединения с трубами диаметром 110 мм из ПНД:
Крестовина К 110С ( 110к ( 110К ( 110K - ПНД ГОСТ 22689.2
11. КРЕСТОВИНЫ СО СМЕЩЕННЫМИ ОСЯМИ ОТВОДОВ
11.1. Крестовины со смещенными осями отводов следует изготовлять типов:
КкКК - с тремя раструбами и гладким концом для соединения уплотнительными кольцами (черт. 38) ;
СкКК - с двумя раструбами и гладким концом для соединения с помощью уплотнительных колец и раструбом для соединения сваркой (черт. 39).

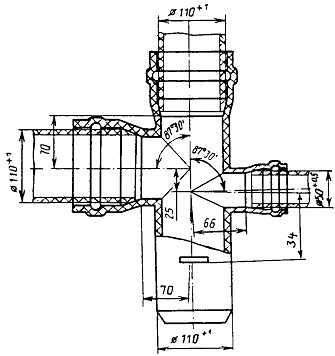

Крестовина со смещенными осями отводов типа КкКК
/img39.jpg)
Черт 38

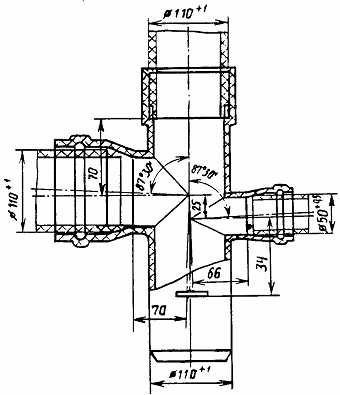

Крестовина со смещенными осями отводив типа СкКК
/img40.jpg)
Черт. 39
Пример условного обозначения крестовины со смещенными осями отводов типа СкКК для соединения труб диаметрами 110 мм и 50 мм из ПНД:
Крестовина Ксм 110C ( 110к ( 110К ( 50К - ПНД ГОСТ 22689.2
12. ТРОЙНИКИ УНИВЕРСАЛЬНЫЕ
12.1. Тройники универсальные следует изготовлять типов:
КкКс (или КкКсс) - с двумя раструбами и гладким концом для соединения уплотнительными кольцами и боковым отводом (или боковыми отводами) для получения двухплоскостных крестовин (или пятериков) путем приварки патрубков, указанных в разд. 3 (черт. 40);

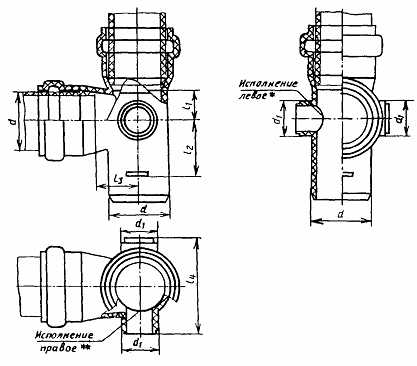

Универсальный тройник типа КкКс (или КкКсс)
/img41.jpg)
_______________
*В случае правого исполнения - глухая стенка.
**В случае левого исполнения - глухая стенка.
Черт. 40
СССС (или ССССС) - с тремя раструбами для соединения сваркой и боковым отводом (или двумя отводами ) для получения двухплоскостных крестовин (или пятериков) путем приварки патрубков, указанных в разд. 3 (черт. 41).

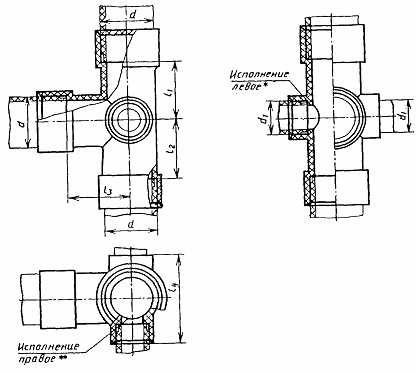

Универсальный тройник типа СССС (или ССССС)
/img42.jpg)
______________
* В случае правого исполнения - глухая стенка.
**В случае левого исполнения - глухая стенка.
Черт. 41
12.2. Размеры универсальных тройников должны соответствовать указанным в табл. 14.
Таблица 14
мм
d |
d1 |
l1 |
l2 |
l3 |
l4 |
|
|
не менее |
90,0 |
50,0 |
63 |
59 |
63 |
150 |
110,0 |
50,0 |
70 |
58 |
70 |
150 |
Пример условного обозначения тройника универсального типа КкКс с правым боковым отводом диаметром 50 мм для соединения с трубами диаметром 110 мм из ПНД:
Тун 110К ( 110к ( 110К ( 50с - Пр - ПНД ГОСТ 22689.2
То же, для левого исполнения:
Тун 110K ( 110к ( 110К ( 50с - Л - ПНД ГОСТ 22689.2
То же, тройника универсального типа ССССС с двумя боковыми отводами диаметром 50 мм для соединения с трубами диаметром 90 мм из ПНД:
Тун 90С ( 90С ( 90С ( 50С ( 50С - ПНД ГОСТ 22689.2
13. МУФТЫ
13.1. Муфты следует изготовлять типов:
КК - с раструбами для соединения уплотнительными кольцами (черт. 42);
СС - с раструбами для соединения сваркой (черт. 43).
Муфта типа КК
/img43.jpg)
Черт.42
Муфта типа СС
Исполнение 1
/img44.jpg)
Исполнение 2
/img45.jpg)
Черт.43
13.2. Размеры муфт должны соответствовать указанным в табл. 15.
Таблица 15
мм
d |
L |
l |
|
не менее |
50,0 |
87 |
|
90,0 |
153 |
5 |
110,0 |
|
|
Пример условного обозначения муфты типа СС для соединения труб диаметрами 50 мм и 40 мм из ПНД:
Муфта М 50С ( 40С - ПНД ГОСТ 22689.2
14. РЕВИЗИИ
14.1. Ревизии следует изготовлять типов:
К-с раструбом и гладким концом для соединения уплотнительным кольцом (черт. 44);
С-с раструбами для соединения сваркой (черт. 45).

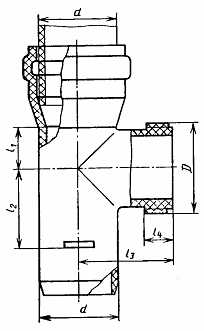

Ревизия типа К
/img46.jpg)
Черт. 44

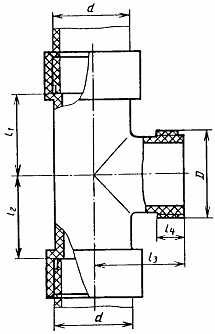

Ревизия типа С
/img47.jpg)
Черт. 45
14.2 Размеры ревизий должны соответствовать указанным в табл. 16.
Таблица 16
мм
| | | | | | |
d |
D |
l1 |
l2 |
l3 |
l4 |
|
|
не менее |
50,0 |
СпУп 60х3 |
39 |
39 |
48 |
15 |
90,0 |
СпУп 110х5 |
57 |
70 |
82 |
25 |
110,0 |
СпУп 130х5 |
70 |
85 |
88 |
25 |
Пример условного обозначения ревизии типа К для соединения с трубами диаметром 110 мм из ПНД:
Ревизия Р 110К - ПНД ГОСТ 22689.2
15. ЗАГЛУШКИ И КРЫШКИ
15.1. Конструкция и размеры заглушек должны соответствовать черт. 46 и табл. 17, конструкция и размеры крышек - черт. 47 и табл. 18.
Заглушка
/img48.jpg)
Черт.46

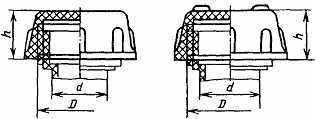

Крышка
Исполнение "а" Исполнение "б"
/img49.jpg)
Черт. 47
Таблица 17
мм
| | | | | | |
d |
D |
S |
h |
40,0 |
52 |
3,5 |
35 |
50,0 |
64 |
4,0 |
40 |
90,0 |
106 |
5,0 |
60 |
110,0 |
126 |
5,0 |
60 |
Таблица 18
мм
| | | | | | |
d |
D |
h |
40,0 |
СпУп 50х3 |
21 |
50,0 |
СпУп 60х3 |
21 |
90,0 |
СпУп 110х5 |
32 |
110,0 |
СпУп 130х5 |
32 |
Пример условного обозначения заглушки для раструба фасонной части диаметром 110 мм из ПНД:
Заглушка З 110 - ПНД ГОСТ 22689.2
То же, крышки исполнения "б" для раструба фасонной части диаметром 50 мм из ПНД:
Крышка К 50(б) -ПНД ГОСТ 22689.2
16. ГАЙКИ НАКИДНЫЕ
16.1. Конструкция и размеры накидных гаек должны соответствовать указанным на черт. 48 и в табл. 19.
Гайка накидная
/img50.jpg)
Черт. 48
Таблица 19
мм
| | | | | | |
d |
D |
D1 |
h, не менее |
40,0 |
СпУп 50х3 |
41 |
21 |
50,0 |
СпУп 60х3 |
51 |
21 |
90,0 |
СпУп 110х5 |
91 |
32 |
110,0 |
СпУп 130х5 |
111 |
32 |
Пример условного обозначения гайки накидной канализационной из ПНД для труб диаметром 50 мм:
Гайка Г 50 - ПНД ГОСТ 22689.2
17. ЛЕНТА ПРОКЛАДОЧНАЯ
17.1 Лента прокладочная полиэтиленовая предназначена для установки между наружной поверхностью канализационного трубопровода и внутренней поверхностью металлических креплений.
17.2 Конструкция и размеры прокладочной ленты должны соответствовать указанным на черт. 49.
/img51.jpg)
Масса 1м- 0,020 кг
Черт.49
Условное обозначение прокладочной ленты из ПВД:
Лента ЛП - ПНД ГОСТ 22689.2
17.3. Ленту следует изготовлять из полиэтилена высокого давления по ГОСТ 16337.
18. КОЛЬЦА УПЛОТНИТЕЛЬНЫЕ
18.1. Резиновые уплотнительные кольца предназначены для комплектации канализационных фасонных частей из ПНД и ПВД.
18.2. Конструкция и размеры уплотнительных колец должны соответствовать указанным на черт. 50 и в табл. 20.
/img52.jpg)
Черт. 50
Таблица 20
мм
| | | | | | |
Номинальный диаметр трубы |
D |
d1 |
50,0 |
/img53.jpg)
|
6+0,4 |
90,0 |
/img54.jpg)
|
7+0,4 |
110,0 |
/img55.jpg)
|
7+0,4 |
Пример условного обозначения уплотнительного кольца для комплектации фасонной части с номинальным диаметром 50 мм:
Кольцо Куп 50 ГОСТ 22689.2
18.3. Резина для уплотнительных колец должна иметь твердость по Шору в пределах 30-45 и относительную остаточную деформацию после старения в воздушной среде при сжатии на 40 % и температуре 70(С в течение 24 ч не более 25 %.
19. ПРОКЛАДКИ УПЛОТНИТЕЛЬНЫЕ
19.1. Уплотнительные прокладки предназначены для комплектации канализационных фасонных частей из ПНД и ПВД с резьбовыми раструбами.
19.2. Конструкция и размеры уплотнительных прокладок должны соответствовать указанным на черт. 51 и в табл. 21.
/img56.jpg)
Черт. 51
Таблица 21
мм
| | | | | | |
Номинальный диаметр трубы |
D1 |
Пред. откл. |
D2 |
Пред. откл. |
S |
40,0 |
39 |
+1,0 |
45 |
-1,2 |
2 |
50,0 |
49 |
+1,0 |
55 |
-1,2 |
2 |
90,0 |
93 |
+1,4 |
102 |
-1,4 |
3 |
110,0 |
112 |
+1,4 |
122 |
-1,4 |
3 |
Пример условного обозначения уплотнительной прокладки для канализационной фасонной части с номинальным диаметром резьбового раструба 50 мм:
Прокладка П 50 ГОСТ 22689.2
19.3. Уплотнительные прокладки следует изготовлять из резины, по ГОСТ 7338 или из формовой резины по действующим техническим условиям.
ПРИЛОЖЕНИЕ
Справочное
Теоретическая масса 1 м полиэтиленовых канализационных труб
Таблица 22
d |
Масса 1 м труб. кг |
|
ПНД |
ПВД |
40,0 |
0,228 |
0,322 |
50,0 |
0,423 |
0,409 |
90,0 |
0,782 |
1,068 |
110,0 |
1,117 |
1,580 |
Теоретическая масса полиэтиленовых фасонных частей
Таблица 23
Наименование изделия |
d |
d1 |
( |
Тип |
Масса фасонных частей, кг |
|
|
|
|
|
ПНД |
ПВД |
Патрубки |
50,0 |
- |
- |
|
0,039 |
0,04 |
|
90,0 |
- |
- |
КС |
0,10 |
0,13 |
|
110,0 |
- |
- |
|
0,16 |
0,22 |
|
50,0 |
- |
- |
|
0,035 |
0,04 |
|
90,0 |
- |
- |
Кс |
0,08 |
0,12 |
|
110,0 |
- |
- |
|
0,14 |
0,19 |
|
40,0 |
- |
- |
|
0,020 |
0,02 |
|
50,0 |
- |
- |
|
0,025 |
0,025 |
|
90,0 |
- |
- |
Рс |
0,10 |
0,13 |
|
110,0 |
- |
- |
|
0,16 |
0,22 |
|
50,0 |
- |
- |
|
0,026 |
0,03 |
|
90,0 |
- |
- |
СР |
0,11 |
0,16 |
|
110,0 |
- |
- |
|
0,16 |
0,25 |
Патрубки компенсационные |
50,0 |
- |
- |
|
0,098 |
0,04 |
|
90,0 |
- |
- |
Кк |
0,26 |
0,40 |
|
110,0 |
- |
- |
|
0,39 |
0,54 |
|
50,0 |
- |
- |
|
0,088 |
0,09 |
|
90,0 |
- |
- |
Кс |
0,22 |
0,35 |
|
110,0 |
- |
- |
|
0,34 |
0,54 |
|
50,0 |
- |
- |
|
0,093 |
0,09 |
|
90,0 |
- |
- |
КС |
0,23 |
0,35 |
|
110,0 |
- |
- |
|
0,35 |
0,47 |
Патрубки переходные |
90,0 |
50,0 |
|
|
0,097 |
0.13 |
|
110,0 |
50,0 |
- |
кК |
0,13 |
0,20 |
|
110,0 |
90,0 |
|
|
0,17 |
0,28 |
|
90,0 |
50,0 |
|
|
0,07 |
0,08 |
|
110,0 |
50,0 |
- |
сК |
0,09 |
0,12 |
|
110,0 |
90,0 |
|
|
0,18 |
0,25 |
|
50,0 |
40,0 |
|
|
0,025 |
0,025 |
|
90,0 |
50,0 |
- |
сС |
0,05 |
0,07 |
|
110,0 |
50,0 |
|
|
0,07 |
0,10 |
|
110,0 |
90,0 |
|
|
0,10 |
0,16 |
|
50,0 |
40,0 |
|
|
0,033 |
0,033 |
|
90,0 |
50,0 |
|
|
0,06 |
0,13 |
|
110.0 |
50,0 |
- |
сР |
0,08 |
0,17 |
|
110,0 |
90,0 |
|
|
0,17 |
0,25 |
Патрубки приборные |
50,0 |
- |
|
|
0,078 |
0,078 |
|
90,0 |
- |
- |
Ук |
0,20 |
0,22 |
|
110,0 |
- |
|
|
0,29 |
0,46 |
|
50,0 |
- |
|
|
0,061 |
0,06 |
|
90,0 |
- |
|
УС |
0,12 |
0,13 |
|
110,0 |
- |
|
|
0,15 |
0,25 |
Отводы приборные |
90,0 |
- |
- |
Ук |
0,18 |
0,28 |
|
110,0 |
- |
|
|
0,40 |
0,65 |
|
90,0 |
- |
- |
УС |
020 |
0,31 |
|
110,0 |
- |
|
|
0,37 |
0,60 |
Отводы |
90,0 |
90,0 |
30° |
Кк |
0,14 |
0,22 |
|
110,0 |
110,0 |
|
|
0,22 |
0,36 |
|
50,0 |
50,0 |
|
|
0,052 |
0,052 |
|
90,0 |
90,0 |
45° |
Кк |
0,15 |
0,24 |
|
110,0 |
110,0 |
|
|
0,27 |
0,43 |
|
50,0 |
50,0 |
|
|
0,065 |
0,065 |
|
90,0 |
90,0 |
87° 30' |
Кк |
0,20 |
0,31 |
|
110,0 |
110,0 |
|
|
0,32 |
0,52 |
|
90,0 |
90,0 |
30° |
СК |
0,12 |
0,18 |
|
110,0 |
110,0 |
|
|
0,19 |
0,31 |
|
50,0 |
40,0 |
|
|
0,040 |
0,040 |
|
50,0 |
50,0 |
45° |
СК |
0,048 |
0,048 |
|
90,0 |
90,0 |
|
|
0,05 |
0,19 |
|
110,0 |
110,0 |
|
|
0,12 |
0,37 |
|
50,0 |
40,0 |
|
|
0,049 |
0,049 |
|
50,0 |
50,0 |
|
|
0,062 |
0,062 |
|
90,0 |
90,0 |
87° 30' |
СК |
0,17 |
0,27 |
|
110,0 |
110,0 |
|
|
0,31 |
0,49 |
|
90,0 |
90,0 |
30° |
СС |
0,08 |
0,17 |
|
110,0 |
110,0 |
|
|
0,12 |
0,20 |
|
40,0 |
40,0 |
|
|
0,021 |
0,02 |
|
50,0 |
50,0 |
45° |
СС |
0,031 |
0,03 |
|
90,0 |
90,0 |
|
|
0,09 |
0,18 |
|
110,0 |
110,0 |
|
|
0,16 |
0,26 |
|
40,0 |
40,0 |
|
|
0,035 |
0,035 |
|
50,0 |
50,0 |
87° 30' |
СС |
0,050 |
0,050 |
|
90,0 |
90,0 |
|
|
0,14 |
0,22 |
|
110,0 |
110,0 |
|
|
0,23 |
0,37 |
|
90,0 |
90,0 |
30° |
СР |
0,15 |
0,23 |
|
110,0 |
110,0 |
|
|
0,22 |
0,35 |
|
50,0 |
40,0 |
|
|
0,031 |
0,031 |
|
50,0 |
50,0 |
45° |
СР |
0,056 |
0,056 |
|
90,0 |
50,0 |
|
|
0,21 |
0,33 |
|
110,0 |
110,0 |
|
|
0,32 |
0,51 |
|
50,0 |
40,0 |
|
|
0,047 |
0,047 |
|
50,0 |
50,0 |
87° 30' |
СР |
0,056 |
0,056 |
|
90,0 |
90,0 |
|
|
0,21 |
0,33 |
|
110,0 |
110,0 |
|
|
0,32 |
0,51 |
Тройники |
50,0 |
50,0 |
|
|
0,115 |
0,115 |
|
90,0 |
50,0 |
|
|
0,23 |
0,33 |
|
90,0 |
90,0 |
45° |
КкК |
0,33 |
0,50 |
|
110,0 |
50,0 |
|
|
0,34 |
0,51 |
|
110,0 |
110,0 |
|
|
0,55 |
0,89 |
|
110,0 |
110,0 |
60° |
КкК |
0,49 |
0,79 |
|
50,0 |
50,0 |
|
|
0,099 |
0,099 |
|
90,0 |
50,0 |
|
|
0,19 |
0,27 |
|
90,0 |
90,0 |
87° 30' |
КкК |
0,27 |
0,42 |
|
110,0 |
50,0 |
|
|
0,29 |
0,43 |
|
110,0 |
110,0 |
|
|
0,43 |
0,70 |
Тройники |
50,0 |
50,0 |
|
|
0,111 |
0,111 |
|
90,0 |
50,0 |
|
|
0,21 |
0,30 |
|
90,0 |
90,0 |
45° |
КСК |
0,30 |
0,60 |
|
110,0 |
50,0 |
|
|
0,31 |
0,46 |
|
110,0 |
110,0 |
|
|
0,52 |
0,83 |
|
110,0 |
110,0 |
60° |
КСК |
0,46 |
0,74 |
|
50,0 |
50,0 |
|
|
0,094 |
0,094 |
|
90,0 |
50,0 |
|
|
0,17 |
0,24 |
|
90,0 |
90,0 |
87° 30' |
КСК |
0,25 |
0,38 |
|
110,0 |
50,0 |
|
|
0,25 |
0,38 |
|
110,0 |
110,0 |
|
|
0,43 |
0,21 |
|
50,0 |
50,0 |
|
|
0,100 |
0,100 |
|
90,0 |
50,0 |
|
|
0,17 |
0,24 |
|
90,0 |
90,0 |
45° |
ССК |
0,29 |
0,45 |
|
110,0 |
50,0 |
|
|
0,24 |
0,37 |
|
110,0 |
110,0 |
|
|
0,47 |
0,76 |
|
110,0 |
110,0 |
60° |
ССК |
0,39 |
0,63 |
|
50,0 |
50,0 |
|
|
0,078 |
0,078 |
|
90,0 |
50,0 |
|
|
0,13 |
0,18 |
|
90,0 |
90,0 |
87° 30' |
ССК |
0,21 |
0,32 |
|
110,0 |
50,0 |
|
|
0,19 |
0,29 |
|
110,0 |
110,0 |
|
|
0,36 |
0,58 |
|
50,0 |
40,0 |
|
|
0,070 |
0,070 |
|
50,0 |
50,0 |
|
|
0,085 |
0,085 |
|
90,0 |
50,0 |
45° |
ССС |
0,16 |
0,22 |
|
90,0 |
90,0 |
|
|
0,23 |
0.36 |
|
110,0 |
50,0 |
|
|
0,23 |
0,34 |
|
110,0 |
110,0 |
|
|
0,39 |
0,63 |
Тройники |
110,0 |
110,0 |
60° |
ССС |
0.33 |
0,54 |
|
50,0 |
40.0 |
|
|
0,053 |
0,053 |
|
50,0 |
50,0 |
|
|
0,062 |
0,062 |
|
90,0 |
50,0 |
87° 30' |
ССС |
0,11 |
0,15 |
|
90,0 |
90,0 |
|
|
0,18 |
0,27 |
|
110,0 |
50,0 |
|
|
0,17 |
0,26 |
|
110,0 |
110,0 |
|
|
0,29 |
0,47 |
|
50,0 |
40,0 |
|
|
0,093 |
0,095 |
|
50,0 |
50,0 |
|
|
0,109 |
0,109 |
|
90,0 |
50,0 |
45° |
РСР |
0,24 |
0,34 |
|
90,0 |
90,0 |
|
|
0,40 |
0,57 |
|
110,0 |
50,0 |
|
|
0,33 |
0,50 |
|
110,0 |
110,0 |
|
|
0,60 |
0,96 |
|
110,0 |
110,0 |
60° |
РСР |
0,52 |
0,83 |
|
50,0 |
40,0 |
|
|
0,075 |
0,075 |
|
50,0 |
50,0 |
|
|
0,083 |
0,083 |
|
90,0 |
50,0 |
87° 30' |
РСР |
0,19 |
0,27 |
|
90,0 |
90,0 |
|
|
0,32 |
0,49 |
|
110,0 |
50,0 |
|
|
0,26 |
0,39 |
|
110,0 |
110,0 |
|
|
0,48 |
0,78 |
|
50,0 |
40,0 |
|
|
0,083 |
0,083 |
|
50,0 |
50,0 |
|
|
0,099 |
0,099 |
|
90,0 |
50,0 |
45° |
ССР |
0,16 |
0,22 |
|
90,0 |
90,0 |
|
|
0,33 |
0,51 |
|
110,0 |
50,0 |
|
|
0,24 |
0,36 |
|
110,0 |
110,0 |
|
|
0,50 |
0,81 |
|
110,0 |
110,0 |
60° |
ССР |
0,42 |
0,68 |
|
50,0 |
40,0 |
|
|
0,060 |
0,060 |
|
50,0 |
50,0 |
87° 30( |
ССР |
0,071 |
0,071 |
|
50,0 |
40,0 |
|
|
0,06 |
0,06 |
|
50,0 |
50,0 |
|
|
0,071 |
0,071 |
|
90,0 |
50,0 |
87° 30' |
ССР |
0,12 |
0,17 |
|
90,0 |
90,0 |
|
|
0,25 |
0,38 |
|
110,0 |
50,0 |
|
|
0,18 |
0,27 |
|
110,0 |
110,0 |
|
|
0,39 |
0,62 |
Тройники |
50,0 |
50,0 |
|
|
0,104 |
0,104 |
|
90,0 |
50,0 |
|
|
0,20 |
0,28 |
|
90,0 |
90,0 |
45° |
СкК |
0,31 |
0,48 |
|
110,0 |
50,0 |
|
|
0,28 |
0,42 |
|
110,0 |
110,0 |
|
|
0,50 |
0,81 |
|
110.0 |
110,0 |
60° |
СкК |
0,44 |
0,70 |
|
50,0 |
50,0 |
|
|
0,082 |
0,082 |
|
90,0 |
50,0 |
|
|
0,15 |
0,21 |
|
90,0 |
90,0 |
87° 30' |
СкК |
0,24 |
0,37 |
|
110,0 |
50,0 |
|
|
0,21 |
0,32 |
|
110,0 |
110,0 |
|
|
0,39 |
0,63 |
|
50,0 |
50,0 |
- |
КудкК |
0,151 |
0,151 |
|
90,0 |
50,0 |
- |
КкудК |
0,40 |
0,56 |
|
110,0 |
50,0 |
|
|
0,57 |
0,85 |
Крестовины |
110,0 |
50,0 |
60° |
КкКК |
0,32 |
0,48 |
|
110,0 |
110,0 |
|
|
0,66 |
1,06 |
|
110,0 |
50,0 |
87° 30' |
КкКК |
0,30 |
0,46 |
|
110,0 |
110,0 |
|
|
0,59 |
0,94 |
|
50,0 |
50,0 |
45° |
СкКК |
0,144 |
0,144 |
|
50,0 |
50,0 |
87° 30' |
СкКК |
0,115 |
0,115 |
|
110,0 |
110,0 |
|
|
0,49 |
0,78 |
|
90,0 |
90,0 |
45° |
СССС |
0,30 |
0,46 |
|
90,0 |
90,0 |
87° 30' |
СССС |
0,21 |
0,33 |
|
110,0 |
110,0 |
|
|
0,36 |
0,57 |
|
110,0 |
50,0 |
87° 30' |
СССР |
0,31 |
0,47 |
|
110,0 |
50,0 |
87° 30' |
СССК |
0,32 |
0,48 |
Крестовины со смещенными осями отводов |
110,0 |
50,0 |
- |
КкКК |
0,46 |
0,70 |
|
110,0 |
50,0 |
- |
СкКК |
0,39 |
0,59 |
Тройники универсальные |
90,0 |
50,0 |
- |
КкКс |
0,29 |
0,40 |
|
110,0 |
50,0 |
|
|
0,44 |
0,66 |
|
90,0 |
50,0 |
- |
КкКсс |
0,29 |
0,41 |
|
110,0 |
50,0 |
|
|
0,47 |
0,71 |
|
90,0 |
50,0 |
- |
СССС |
0,19 |
0,26 |
|
110,0 |
50,0 |
|
|
0,30 |
0,46 |
|
90,0 |
50,0 |
- |
ССССС |
0,20 |
0,28 |
|
110,0 |
50,0 |
|
|
0,31 |
0,47 |
Муфты |
50,0 |
- |
|
|
0,053 |
0,053 |
|
90,0 |
- |
- |
КК |
0,12 |
0,20 |
|
110,0 |
- |
|
|
0,21 |
0,34 |
|
50,0 |
40,0 |
|
|
0,018 |
0,018 |
|
50,0 |
- |
- |
СС |
0,027 |
0,027 |
|
90,0 |
- |
|
|
0,04 |
0,06 |
|
110,0 |
- |
|
|
0,07 |
0,12 |
Ревизии |
50,0 |
- |
|
|
0,089 |
0,089 |
|
90,0 |
- |
- |
К |
0,29 |
0,45 |
|
110,0 |
- |
|
|
0,42 |
0,68 |
|
50,0 |
- |
|
|
0,068 |
0,068 |
|
90,0 |
- |
- |
С |
0,21 |
0,32 |
|
110,0 |
- |
|
|
0,32 |
0,52 |
Заглушки |
40,0 |
- |
|
|
0,017 |
0,017 |
|
50,0 |
- |
|
|
0,027 |
0,027 |
|
90,0 |
- |
- |
- |
0,08 |
0,13 |
|
110,0 |
- |
|
|
0,12 |
0,23 |
Крышки |
50,0 |
- |
|
|
0,036 |
0,036 |
|
90,0 |
- |
- |
- |
0,10 |
0,11 |
|
110,0 |
- |
|
|
0,14 |
0,14 |
Гайки накидные |
40,0 |
- |
|
|
0,023 |
0,023 |
|
50,0 |
- |
- |
- |
0,032 |
0,033 |
|
90,0 |
- |
|
|
0,08 |
0,07 |
|
110,0 |
- |
|
|
0,10 |
0,09 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством промышленности строительных материалов СССР
РАЗРАБОТЧИКИ
О.П. Михеев, канд. техн. наук (руководитель темы); В.И. Фельдман, канд. техн. наук; Л.П. Жаброва; Н.Г. Кулихина; А.Н. Афонин, канд. техн. наук; Р.Ф. Локшин, канд. техн. наук; С.В. Ехлаков, канд. техн. наук; И.В. Гвоздев; В.И. Терехин; А.А. Васильев; Л.С. Васильева; А.П. Чекрыгин
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 16.06.89 № 93
3. ВЗАМЕН ГОСТ 22689.2-77 - ГОСТ 22689.20-77
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка |
Номер пункта |
ГОСТ 7338-77 |
19.3 |
ГОСТ 16337-77 |
17.3 |
ГОСТ 22689.0-89 |
Вводная часть |
СОДЕРЖАНИЕ
TOC \o "1-3"
| |
