УДК 744.4:620.197:69:006.354                                                          Группа Ж01


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА


АНТИКОРРОЗИОННАЯ ЗАЩИТА КОНСТРУКЦИЙ ЗДАНИЙ И СООРУЖЕНИЙ


РАБОЧИЕ ЧЕРТЕЖИ


ГОСТ 21.513-83


System of building design documents. Anticorrosive protection of building structures. Working drawings

Постановлением Государственного комитета СССР по делам строительства от 14 октября 1983 г. № 258 срок введения установлен

с 01.07.84



РАЗРАБОТАН Институтом   “Проектхимзащита”   Министерства монтажных и специальных строительных работ СССР


ИСПОЛНИТЕЛИ

М. Ф. Быкова (руководитель темы), В. А. Соколов, В. П. Шевяков, С. Н. Шульженко

ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

     Член Коллегии В. М. Орлов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 14 октября 1983 г. № 258


Настоящий стандарт устанавливает состав и правила выполнения рабочих чертежей антикоррозионной защиты конструкций зданий и сооружений (основной комплект рабочих чертежей марки АЗ) всех отраслей промышленности и народного хозяйства.

Стандарт не распространяется на рабочие чертежи антикоррозионной защиты, осуществляемой в процессе изготовления элементов конструкций (первичная защита).


1. ОБЩИЕ ПОЛОЖЕНИЯ


1.1. Рабочие чертежи   антикоррозионной защиты конструкций зданий и сооружений (далее именуемые рабочими чертежами антикоррозионной защиты) выполняют в соответствии с требованиями настоящего стандарта и других стандартов системы проектной документации для строительства.

1.2. При воздействии слабоагрессивных сред на конструкции зданий и сооружений указания по антикоррозионной защите приводят в   общих данных по рабочим чертежам соответствующей марки.

1.3. В состав основного комплекта рабочих чертежей марки АЗ включают:

общие данные по рабочим чертежам;

рабочие чертежи антикоррозионной защиты;

ведомость объемов антикоррозионных работ по объектам защиты.


2. ОБЩИЕ ДАННЫЕ ПО РАБОЧИМ ЧЕРТЕЖАМ


2.1. В составе общих данных по рабочим чертежам основного комплекта марки АЗ дополнительно к ГОСТ 21.102—79 в таблице по форме 1 приводят данные, характеризующие условия эксплуатации конструкций зданий и сооружений.

В графах таблицы указывают:

в графе “Номер (обозначение), наименование, отметки, координационные оси помещения (участка), объекта защиты” — наименование и номер защищаемых помещений, участков зданий (сооружений), обозначение объекта защиты, координационные оси, между которыми расположен объект защиты, его габаритные размеры,   высотные отметки, марки систем вентиляции;

в графах Характеристика жидких сред” — наименование или химический состав по компонентам, их концентрацию (мг/л, г/л, %) и температуру (°С);

в графах Интенсивность воздействия агрессивной среды на полы”, Механическое воздействие на полы” и “Вид уборки пола” — данные, характеризующие воздействие на полы, в соответствии с наименованием граф;

в графах Характеристика газовоздушных сред” — наименование или химический состав по компонентам агрессивных газов, их концентрацию (мг/м3) или группу агрессивности газов, температуру (°С), относительную влажность (%);

в графе “Особые условия эксплуатации” — особые условия эксплуатации. Например:

для полов—воздействие твердых агрессивных сред, диэлектричность, безыскровость, беспыльность;

для несущих и ограждающих конструкций—воздействие жидких и твердых агрессивных сред, несорбируемость,   возможность  периодического смыва загрязнений с конструкций;

для каналов, тоннелей, емкостных и других сооружений, систем вентиляции — материал размещаемых в них трубопроводов;  способы  их соединений и укладки; тип сооружений (проходные, непроходные, наливные,  вентилируемые); возможный уровень заполнения; способ  уборки проливов; возможность образования конденсата и способ его удаления; наличие абразивных примесей, механических воздействий, перемешивающих устройств, гидро- или теплоизоляции,  давления или разрежения; место установки;

в графе “Вид защиты”:

для пола — тип защиты пола в соответствии с экспликацией полов;

для несущих и ограждающих конструкций, каналов, тоннелей, емкостных и других сооружений, систем вентиляции — номер чертежа, на котором показана конструкция   антикоррозионной защиты.

Пример заполнения таблицы по форме 1 приведен в справочном приложении 1.

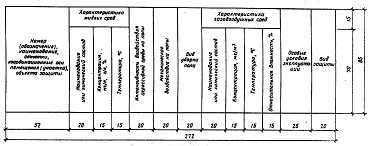

Форма 1

Условия эксплуатации конструкций зданий и сооружений



2.2. В общих указаниях в дополнение к ГОСТ 21.102—79 приводят:

перечень нормативных документов и технологических инструкций, на основании которых производят работы по антикоррозионной защите;

требования по выполнению антикоррозионных работ, монтажу элементов конструкций, подлежащих защите, контролю качества антикоррозионных покрытий, технике безопасности и противопожарным мероприятиям,


3. РАБОЧИЕ ЧЕРТЕЖИ АНТИКОРРОЗИОННОЙ ЗАЩИТЫ


3.1. Рабочие чертежи антикоррозионной защиты включают:

планы подземных конструкций зданий (сооружений);

планы полов помещений (участков);

планы и разрезы фундаментов под оборудование, лотков, приямков, а также каналов, тоннелей и других сооружений;

схемы систем вентиляции;

сечения и узлы антикоррозионной защиты конструкций.

3.2. Масштабы изображений принимают по ГОСТ 2.302—68:

планы подземных конструкций зданий (сооружений)......1:200(1:400

планы полов помещений (участков) .................................1:100(1:200

планы и разрезы фундаментов под оборудование, лотков, приямков, а также каналов, тоннелей и других сооружений.........1:20(1:200

сечения и узлы антикоррозионной  защиты конструкций.......1:2(1:20

3.3. На планах подземных конструкций здания (сооружения) указывают элементы конструкций (схематично), а также:

координационные оси;

зоны антикоррозионной защиты;

ссылки на сечения или узлы антикоррозионной защиты конструкций.

Пример выполнения плана подземных конструкций приведен на черт. 1.

На листе, где помещен план  подземных конструкций, приводят гидрогеологические  данные в таблице по форме 2.

В графах таблицы указывают:

в графе “Состав грунтовых вод” — наименование или химический состав грунтовых вод (словами или химическими формулами);

в графе “Особые условия эксплуатации” — прогнозируемая максимальная отметка   уровня поднятия грунтовых вод, вероятность их загрязнения, глубина заложения  фундаментов   здания (сооружения).

Пример заполнения таблицы по форме 2 приведен в справочном приложении 2.

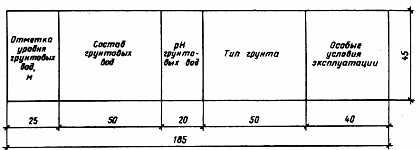

Форма 2

Гидрогеологические данные



При ограниченной номенклатуре элементов подземных несущих   конструкций допускается план подземных   конструкций   не выполнять, таблицу по форме 2 помещать на листе общих данных по рабочим чертежам.

3.4. Планы полов помещений  (участков) выполняют по ГОСТ 21.501—80 с учетом следующих дополнительных требований:

типы полов и номера помещений (участков) проставляют в кружках диаметром 10 мм, разделенных горизонтальной линией.

Над линией указывают римской цифрой тип пола, под линией — арабской цифрой номер помещения (участка).

Примечание. При отсутствии на архитектурно-строительных чертежах номеров помещений их проставляют на чертежах марки АЗ. Отдельным участкам помещения с различными агрессивными средами допускается присваивать обозначение, состоящее из номера помещения и буквенного индекса.

На листе, где помещены планы полов, приводят данные по антикоррозионной защите несущих и ограждающих конструкций зданий и сооружений в таблице по форме 3.

Пример заполнения таблицы по форме 3 приведен в справочном приложении 3.

3.5. На планах фундаментов под оборудование, лотков, приямков,  каналов, тоннелей и других сооружений указывают:

координационные оси;

уклоны полов, лотков, каналов, тоннелей;

габаритные  размеры лотков,  приямков, каналов, тоннелей и других   элементов здания (сооружения), а также высотные отметки фундаментов под оборудование, отметки дна лотков, приямков, каналов и тоннелей;

ссылки на сечения и узлы антикоррозионной защиты конструкций.

Пример  выполнения плана приведен  на черт. 2.

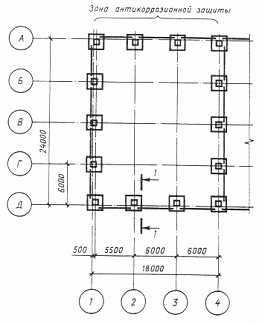

Черт. 1

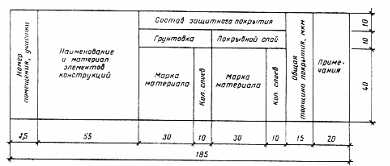

Форма 3

Антикоррозийная защита несущих и ограждающих конструкций

зданий и сооружений

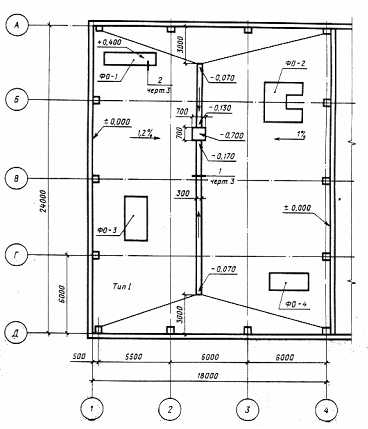

Черт. 2


На листе, где помещен план, в таблице по форме 4 приводят данные об агрессивных воздействиях на фундаменты под оборудование.

В графе “Особые условия эксплуатации” таблицы указывают способ  установки оборудования (например: на плите, на раме).

Пример заполнения таблицы по форме 4 приведен в справочном приложении 4.

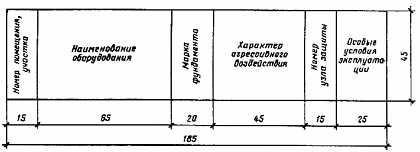

Форма 4

Агрессивные воздействия на фундаменты под оборудование



При большой насыщенности плана строительными элементами допускается планы каналов, тоннелей, емкостей и т. п. помещать на отдельных листах.

3.6. На схемах систем вентиляции (местных отсосов) указывают:

воздуховоды — толстой сплошной основной линией;

диаметры или размеры сечений воздуховодов—на полке линии-выноски;

отметки уровня осей круглых и низа прямоугольных воздуховодов и другие отметки, характерные для систем вентиляции;

контуры технологического   оборудования, имеющего местные отсосы (в сложных случаях),—тонкой сплошной линией;

местные отсосы;

вид соединения воздуховодов;

обозначения (марка, номер) систем вентиляции;

ссылки на узлы антикоррозионной защиты.

Схемы систем общеобменной  вентиляции, подлежащих антикоррозионной защите, не выполняют, а приводят только узлы антикоррозионной защиты этих систем и их номера.

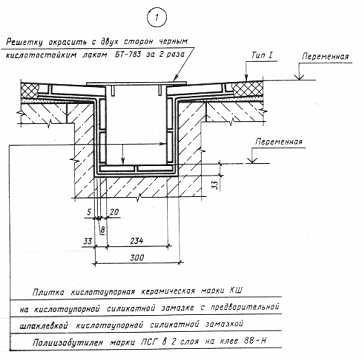

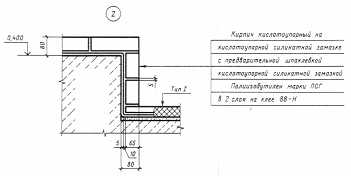

3.7. Чертежи узлов выполняют на характерные элементы антикоррозионной защиты. На чертежах узлов указывают конструкцию антикоррозионной защиты (черт. 3).

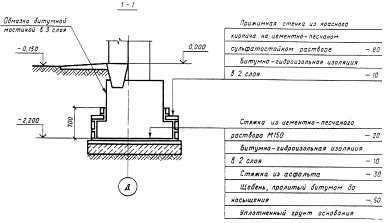

Черт. 3



4. ВЕДОМОСТЬ ОБЪЕМОВ АНТИКОРРОЗИОННЫХ РАБОТ
ПО ОБЪЕКТАМ ЗАЩИТЫ


4.1. Ведомость объемов антикоррозионных работ по объектам защиты выполняют по форме 5.

В подзаголовках указывают:

в подзаголовке 1) — отметки пола (дна) объектов зашиты;

в подзаголовке 2) — наименование и расположение (координационные оси) защищаемых помещений (участков), объектов защиты;

в подзаголовках З)— наименование защищаемых элементов конструкций.

Количество граф зависит от количества объектов защиты и видов защищаемых элементов конструкций.

Пример оформления ведомости приведен в справочном приложении 5.

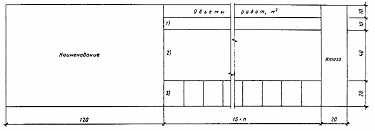

Форма 5

Ведомость объемов антикоррозионных работ по объектам

защиты







ПРИЛОЖЕНИЕ 1

Справочное


Пример заполнения таблицы условий эксплуатации конструкций здании и сооружений




Номер (обозначение),

Характеристика жидких сред




Характеристика газовоздушных сред

Особые

Вид защиты

наименование, отметки, координационные оси помещения (участка) объекта защиты

Наименование или химический состав

Концентрация мг/л, (

Темпера

тура, (С

Интенсивность воздействия агрессивной среды на полы

Механическое воздействие на полы

Вид уборки пола

Наименование или химический состав

Концентрация, мг/м3

Концентрация, (С

Относительная влажность, (

условия зксплуатации


Гальванический цех, отм. 4, 800, оси 6-11, В-Е

HCl .

H2SO4

NaOH

120 г/л 80г/л

110-120 г/л

25-60

Средняя

Умеренное

Смыв водой

Cl

10

18-25

61-75

Беспыльность

Пол тип 1; несущие и ограждающие конструкции(см. чертеж

ВК -1. вентиляционный тоннель, оси 7-8, Г-Д

-

-

-

-

-

-

Cl

150

20

75

-

См. чертеж


ПРИЛОЖЕНИЕ 2

Справочное


Пример заполнения таблицы гидрогеологических данных


Отметка уровня грунтовых вод, м


Состав грунтовых вод

рН грунтовых вод


Тип грунта

Особые условия эксплуатации

- 2,500

Содержание сульфатов - 6000 мг/л, хлоридов -

1500 мг/л

5,0

Песок мелкозернистый

Подъем грунтовых вод . до отм. 0,000


ПРИЛОЖЕНИЕ 3

Справочное


Пример заполнения таблицы антикоррозионной защиты несущих

и ограждающих конструкций зданий и сооружений


Но

Наименование и

Состав защитного покрытия

Общая

Приме-

мер

материал

Грунтовка

Покрывной слой

толщи-

чания

помещения, участка

злементов конструкций

Марка материала

Кол.слоев

марка материала

Кол.слоев

на покрытий, мкм


2, 5, 7

Стеки наружные -железобетонные панели

Лак ХВ-784

2

Эмаль Х8 -785

Лак XВ-784

2


2

90-120


6, 7

Колонны, фермы, обслуживающие площадки и т.д.-стальные

Лак БТ-177

1

Краска БТ-577

2

75-90


1, 3

Защита несущих и ограждающих конструкций(см. чертеж



ПРИЛОЖЕНИЕ 4

Справочное


Пример заполнения таблицы агрессивных воздействий на фундаменты под оборудование


Номер помеще-

ния, участка

Наименование оборудования

Марка

фундамента

Характер агрессивного воздействия

Номер

узла защиты

Особые условия зксплуатации

1

Бак с раствором щелочи

ФО-1

Едкий натрий –

70 г/л

5

На раме

2

Бак с серной кислотой

ФО-12

Серная кислота-- 96 (

2

Аварийные проливы


ПРИЛОЖЕНИЕ 5

Справочное


Пример оформления ведомости объемов антикоррозионных

работ по объектам защиты



Объемы работ, м3

Ито

Наименование

Отметка 0,000

Отметка 4,800

го


Склад кислот 7-9; Р-С

Кладовая химикатов 12-13: А-В

Гальванический

цех 6-11; Б-Е



Пол

Приямок


Пол

Лоток

Пол

Лоток



Оклейка полиизобутиленом марки ПСГ толщиной 2,5 мм в 2 слоя на клее 88-Н


10


4



8


2


95


18



137

Облицовка кислотоупорной керамической плиткой марки КШ толщиной 20 мм на андезитовой замазке с разделкой швов замазкой арзамит-5



(



(




(





105



20




125

Облицовка кислотоупорной керамической плиткой марки КШ толщиной 20 мм на андезитовой замазке


12


5



10


3





30
